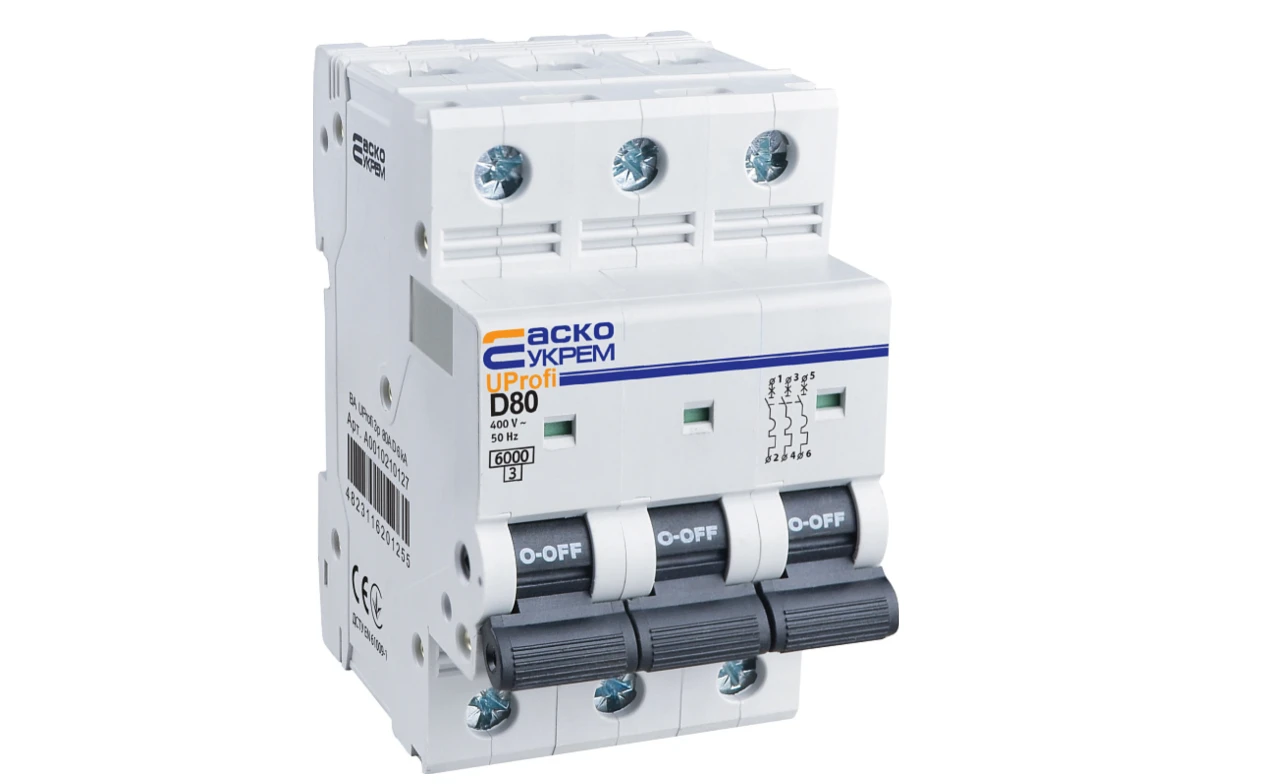

Автоматичний вимикач захищає електричну мережу від перевантаження та струмів короткого замикання, тому його номінал не визначають лише за потужністю підключеного обладнання. Наприклад, автоматичний вимикач Аско Укрем може використовуватися в різних схемах, але конкретний номінал завжди має відповідати параметрам лінії, кабелю та очікуваному навантаженню. Помилка виникає, коли потужність приладу механічно переводять у струм і вибирають автомат із найближчим більшим значенням. Такий підхід не враховує, який струм безпечно витримує провідник. Якщо автомат розрахований на більший струм, ніж допускає кабель, захисний апарат може не відключити лінію вчасно при тривалому перевантаженні.
Що насправді визначає номінал автомата?
Підбір починається з аналізу конкретної електричної лінії. Враховуються переріз і матеріал жил, спосіб прокладання кабелю, довжина ділянки, характер навантаження, температура навколишнього середовища та очікуваний робочий струм.
Для вибору апарата необхідно розмежовувати кілька понять:
- робочий струм навантаження – струм, який споживає обладнання під час штатної роботи;
- номінальний струм автомата – значення, на яке розрахований його тривалий режим роботи;
- допустимий струм кабелю – струм, який провідник може пропускати без небезпечного перегрівання за конкретних умов монтажу;
- струм короткого замикання – значно більший аварійний струм, який виникає при пошкодженні ізоляції або прямому контакті провідників;
- характеристика спрацювання – параметр, що визначає, при якому короткочасному перевищенні струму спрацьовує електромагнітний розчіплювач.
Номінал автомата повинен узгоджуватися з допустимим струмовим навантаженням кабелю. Спрощено логіку можна описати так: робочий струм навантаження має бути не більшим за номінал захисного апарата, а номінал автомата – не перевищувати допустимого струму для провідника з урахуванням умов його прокладання.
Чому потужності приладу недостатньо для вибору?
Потужність справді можна використати для попередньої оцінки струму. Для однофазної мережі змінного струму орієнтовно застосовується співвідношення I ≈ P / U, але для реального обладнання цього розрахунку недостатньо.
У двигунів, компресорів, насосів та іншого індуктивного навантаження струм під час запуску може бути істотно вищим за робочий. Для частини обладнання також має значення коефіцієнт потужності. Тому автомат, підібраний виключно за паспортною потужністю, може спрацьовувати під час запуску навіть за справної електричної лінії. Водночас збільшення номіналу автомата не є універсальним способом усунення небажаних відключень. Якщо причина полягає у невідповідному перерізі кабелю, встановлення апарата з більшим номінальним струмом може знизити рівень захисту провідника.
Як пов’язані автомат і переріз кабелю?
Кабель є частиною захисної системи, а не просто елементом для передачі електроенергії. Під час проходження струму його жили нагріваються. Чим більший струм і гірші умови відведення тепла, тим вищою стає температура провідника.
Допустиме навантаження залежить не тільки від площі перерізу. Важливі також:
- матеріал жил – мідь або алюміній;
- кількість одночасно навантажених провідників;
- спосіб прокладання – у трубі, кабель-каналі, стіні, повітрі тощо;
- температура навколишнього середовища;
- довжина лінії та падіння напруги;
- наявність інших кабелів поруч.
Тому значення на кшталт «для такого перерізу завжди потрібен автомат на стільки-то ампер» без уточнення умов прокладання є занадто спрощеним. Остаточний вибір виконують за відповідними нормами та характеристиками конкретного кабелю.
Яку характеристику спрацювання обрати?
Номінальний струм визначає, яке тривале навантаження допускає автомат, а характеристика спрацювання показує, наскільки швидко він реагуватиме на короткочасне перевищення струму. Для побутових і промислових мереж найчастіше використовують характеристики B, C та D.
- B спрацьовує при меншому кратному перевищенні номінального струму. Підходить для ліній без значних пускових струмів.
- C має вищий поріг миттєвого спрацювання та часто застосовується для універсальних навантажень.
- D розрахована на обладнання з великими пусковими струмами, зокрема потужні двигуни, трансформатори та компресори.
Вибір характеристики залежить від конкретного навантаження та умов мережі. Варіант C не є автоматично кращим за B або D. Якщо встановити автомат із завищеним порогом без технічних підстав, захист лінії може стати менш ефективним.
Чому важливий струм короткого замикання?
Під час короткого замикання струм може в багато разів перевищувати робочий. Автомат повинен не лише своєчасно розімкнути коло, а й безпечно перервати такий аварійний струм. Тут важливий параметр відключаючої здатності, який позначають, наприклад, як 4,5, 6 або 10 кА. Значення показує максимальний струм короткого замикання, який апарат здатний безпечно вимкнути за встановлених виробником умов.
Для правильного вибору оцінюють очікуваний струм КЗ у конкретній точці мережі. Номінал 16 А чи 25 А не дає інформації про здатність автомата вимикати аварійний струм.
Які помилки трапляються найчастіше?
Неправильний підбір автомата зазвичай пов’язаний не з відсутністю технічних даних, а з ігноруванням частини параметрів. Серед поширених помилок:
- Вибір апарата лише за потужністю підключеного приладу.
- Заміна автомата на модель із більшим номіналом без перевірки кабелю.
- Встановлення характеристики C або D без оцінки пускових струмів.
- Ігнорування очікуваного струму короткого замикання та відключаючої здатності.
- Відсутність поправок на спосіб прокладання кабелю, температуру та умови експлуатації.
- Усунення частих спрацювань простим збільшенням номіналу автомата.
Правильно підібраний автоматичний вимикач має відповідати не одному показнику, а всій системі електроживлення. Врахування параметрів кабелю, навантаження та умов роботи дозволяє сформувати захист, який працюватиме передбачувано і без зайвих спрацювань.
